三极管放大电路的本质你了解吗?三极管工作状态
发布人:都市电工    发布时间:2018-03-06

关注电工行业最新资讯,帮助电工朋友增加收入,提供一个创业的平台。不管是家庭电路有问题,还是自家店铺水电要装修改造、亦或是公司、工厂 水、电、气 需要维修托管服务外包等,找都市电工,这里有遍及全国的优秀电工师傅,一定有人能帮到您!找靠谱电工不难,找靠谱团队也不难。


三极管有三种工作状态,分别是放大、饱和、截止。使用最多的是工作在放大状态。NPN型三极管其两边各位一块N型半导体,中间为一块很薄的P型半导体。这三个区域分别为发射区、集电区和基区,从三极管的三个区各引出一个电极,相应的称为发射极(E)、集电极(C)和基极(B)。虽然发射区和集电区都是N型半导体,但是发射区的掺杂浓度比集电区的掺杂浓度要高得多。另外在几何尺寸上,集电区的面积比发射区的面积要大。由此可见,发射区和集电区是不对称的。

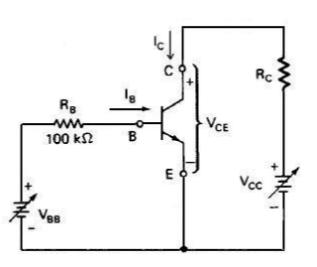

共发射极电路

输入特性曲线


输出特性曲线


当它工作时,Ube,Uce会产生一个偏置电压,两个PN结会形成比较弱的直流电流,但是这个电流存在一个比例分配关系,使Ic=放大倍数*Ib,正是这个电流按一定比例分配使得三极管具有了放大作用。
